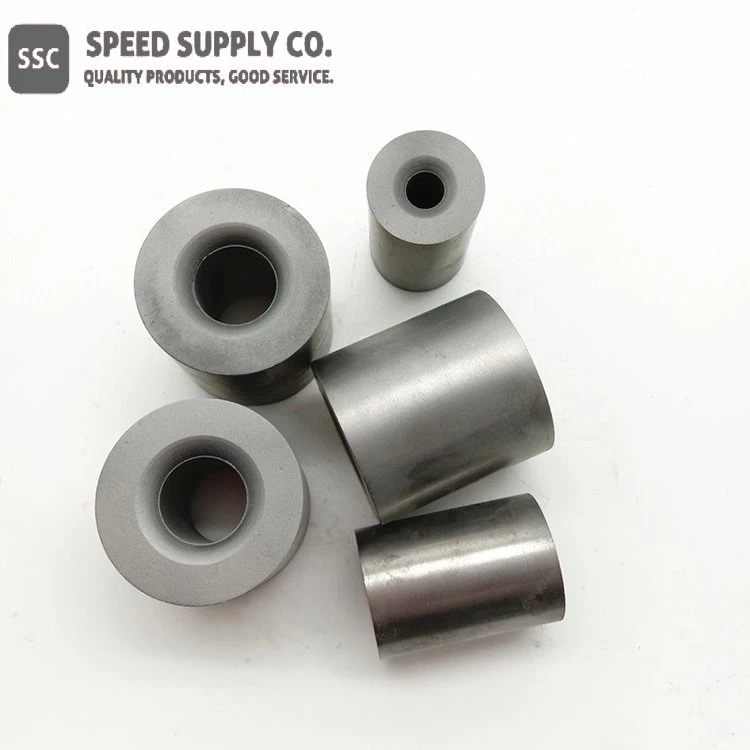

Matrice de frappe à froid en carbure de tungstène

N° CAS : 12774-15-1

Caractéristiques

N ° CAS.:	12774-15-1
Formule linéaire :	WCCo
Matériel:	Carbure de tungstène/alliage de cobalt (Co 5-10 pour cent)
Taper:	Titre général meurt Matrice assemblée Poinçon deux-pièces en carbure de tungstène
Taille:	Personnaliser

Description de la matrice de frappe à froid en carbure de tungstène

La frappe à froid est un procédé de formage à froid qui consiste essentiellement à appliquer une force avec un poinçon à l'extrémité d'une ébauche métallique contenue dans une matrice. La force doit dépasser la limite élastique du métal (limite d'élasticité) pour provoquer un écoulement plastique. On peut considérer qu'il s'agit d'une opération de forgeage sans chaleur. L'en-tête comprend le refoulement et l'extrusion, et est souvent effectué en conjonction avec d'autres opérations de formage à froid telles que le dimensionnement, le perçage, la coupe, le laminage de filets, le laminage d'ébauches et le pointage. La frappe à froid est couramment utilisée pour créer des vis, des boulons et d'autres fixations personnalisées à partir de métal rond.

WC-Co (carbure) est le nom générique de certains métaux qui sont combinés avec un carbure de tungstène (WC) et un cobalt (Co) qui est un liant et fritté à haute température et produit.

Généralement, on considère qu'il a la dureté à côté du diamant. Mais sa propriété varie avec différents rapports de WC et Co. Elle peut être encore modifiée en ajoutant Ni ou Cr, et ainsi plus de types de WC-Co (carbure) sont formés. WC-Co (carbure) sans Co est également développé.

WC-Co (carbure) est principalement utilisé comme matériaux d'un domaine nécessitant la résistance à l'abrasion et les caractéristiques de résistance aux chocs tels qu'un outil de coupe ou la matrice. Nous choisirions n'importe quel type de WC-Co (carbure) en fonction des spécifications du client.

Nuances d'alliage WC-Co

Classe ISO	toilettes	Co pour cent	Dureté Ra	Application
K01	Solde	3	92	Alésage de précision, etc.
K05/K10/20	Solde	6	89.5-91.5	Usinage général, etc.
K30	Solde	8	88-89.5	Fonte, usinage, etc.
K35	Solde	10	87-89	Perçage, usinage, etc.
--	Solde	15	87	Application d'usure, etc.
--	Solde	20	85.5	Emboutissage de petites pièces, etc.

Nous fournissons également WC-TiC-Co avec les grades ISO correspondants P10, P20, P30 ; et carbure WC-TiC-TaC-Co avec les nuances ISO correspondantes P25, P40, M10, M20, M30.

Spécification de la matrice de frappe à froid en carbure de tungstène

Unité : mm

Taper	Diamètre extérieur (OD)		Diamètre intérieur (ID)		Haut
Taper	Taille nominale	Tolérance	Taille nominale	Tolérance	Taille nominale	Tolérance
12	12.6	±0.3	1.5	-0.6	Inférieur ou égal à 40	plus 1,3 plus 0.5
12	12.6	±0.3	2.0	-0.6	Inférieur ou égal à 40	plus 1,3 plus 0.5
13	13.6	±0.3	2.5	-0.6	Inférieur ou égal à 40	plus 1,3 plus 0.5
16	16.6	±0.4	2.5	-0.8	Inférieur ou égal à 40	plus 1,3 plus 0.5
18	18.6	±0.4	2.0	-0.8	Inférieur ou égal à 40	plus 1,3 plus 0.5
20	20.6	±0.4	2.0	-0.8	Inférieur ou égal à 50	plus 1,4 plus 0.5
22	22.8	±0.4	4.6	-1.0	20-60	plus 1,4 plus 0.5
22	22.8	±0.4	6.4	-1.0	20-60	plus 1,4 plus 0.5
25	24.8	±0.4	6.4	-1.0	20-60	plus 1,4 plus 0.5
25	24.8	±0.4	8.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	2.5	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.6	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	4.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.0	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	6.0	-1.0	20-60	plus 1,5 plus 0.5
30	29.8	±0.4	6.4	-1.1	20-60	plus 1,5 plus 0.5

OD supérieur ou égal à 30 mm

Taper	Diamètre extérieur (OD)		Diamètre intérieur (ID)		Haut
Taper	Taille normale	Tolérance	Taille normale	Tolérance	Taille normale	Tolérance
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	plus 1,5/ plus 0.5, plus 1,7/ plus 0.5

Nuances et applications recommandées

Nuances, propriétés et applications recommandées
Grade	Propriétés physiques et mécaniques			Demandes recommandées
Grade	Densité g/cm3	Dureté HRA	SRT N/mm2	Demandes recommandées
CM20	14.75	89.3	300	Produits standards-pièces résistantes au poinçonnement et à l'usure
CM20B	14.75	90.1	2700	Pièces-résistantes à l'usure
CM25	14.55	89	2800	Poinçonnage de produits standards
CM30A	14.25	88.5	2800	Poinçonnage d'engrenage
CM32B	14.15	90.9	3200	Perforation de feuille d'acier inoxydable
CM35B	13.92	89.5	3200	Perforation de feuille d'acier inoxydable
CM40	13.95	84.5	2600	Poinçonnage de fixation à fort impact ou poinçonnage rouge
CM40B	13.65	86.2	2600	Poteau en acier inoxydable-poinçonnage raccourci ou poinçonnage rouge
CM45	14.1	85.5	2680	Fixation à impact modéré, poinçon-raccourci ou poinçon rouge
CM45A	13.85	87	2900	Poinçonnage de fixation à impact standard
CM45B	14.01	88	2850	Poinçonnage de produits à impact standard
CM50	13.8	84	2450	Acier ordinaire-au carbone, acier faible-allié, poinçonnage de fixation à impact standard ou poinçonnage d'écrou
CM50A	13.42	84.5	2500	Acier au carbone, acier allié, poinçonnage en acier inoxydable (poteau-raccourci, barre droite de taille standard)
CM50B	13.45	85.1	2650	Acier au carbone, acier allié, poinçonnage en acier inoxydable (poteau de petite taille-raccourcir)
CM50C	13.37	84.3	2550	Acier au carbone, acier allié, poinçonnage en acier inoxydable (barre droite de grande taille, pôle-raccourci)
CM50E	13.75	85.5	2800	Acier au carbone, acier allié, poinçonnage en acier inoxydable (poteau-raccourci, poteau de taille standard-raccourci, etc.)
CM55A	13	84.4	2700	Matrices de frappe à froid poinçonnées avec résistance aux chocs et à l'usure-
CM60	13.6	83.5	2500	Acier ordinaire-au carbone, acier faible-allié, poinçonnage de fixation à impact standard, ou poinçonnage d'écrou, poinçonnage à tête fraisée
CM60A	13.2	84.1	2600	Acier au carbone ordinaire-, acier allié, poinçonnage en acier inoxydable (produit à fort impact comme une barre droite de grande taille, une tête fraisée, etc.
CM60B	13.56	86	2700	Poinçonnage de fixation à impact standard
CM65	13.6	82.8	2580	Poinçonnage de fixation à fort impact
CM65A	13.15	83.6	2650	Poinçonnage de fixation à fort impact
CM65B	13.2	85	2800	Poinçonnage de produits en acier inoxydable
CM65C	13.18	83.5	2680	Poinçonnage de fixation à fort impact ou poinçonnage rouge
CM70	13.4	82.5	2500	Poinçonnage ou écrou de fixation à fort impact
CM70C	13.1	82	2600	Poinçonnage ou écrou de fixation à fort impact
CM80	13.1	81	2450	Poinçonnage de fixation à fort impact

Identificateurs chimiques

Formule linéaire	WCCo
Numéro MDL	MFCD00064847
N° CE	N/A
Beilstein/Reaxys n°	N/A
CID de Pubchem	N/A
Nom IUPAC	N/A
SOURIRES	[W plus 4].[C-4].[Co]
Identifiant InchI	InChI=1S/C.Co.W/q-4 ; ; plus 4
InchI Clé	UONOETXJSWQNOL-UHFFFAOYSA-N

Propriétés des matrices en carbure de tungstène/cobalt (théoriques)

Formule composée	CCoW
Masse moléculaire	254.78
Apparence	Barre grise
Point de fusion	N/A
Point d'ébullition	N/A
Densité	N/A
Solubilité dans H2O	N/A
Masse exacte	254,783997 Da
Masse monoisotopique	254.884003 Da
Charger	N/A

Carbure de tungstène/Cobalt DIe Informations sur la santé et la sécurité

Mot-indicateur	Avertissement
Mentions de danger	H334-H317-H228
Codes de danger	F, Xn
Codes de risque	11-42/43
Déclarations de sécurité	22-23-24-37-45-60
Numéro RTECS	N/A
Informations de transport	UN3178 4.1/PG III
WGK Allemagne	3
Pictogrammes SGH	GHS02 Flamme GHS08 Danger pour la santé GHS07 Point d'exclamation
