Caractéristiques
Matériel: | Alliage C-103 Nb |
Formule linéaire : | Nb-89% Hf-10% Ti-1% |
Pureté: | 99.9%, 99.95%, 99.99% |
Surface: | Poli |

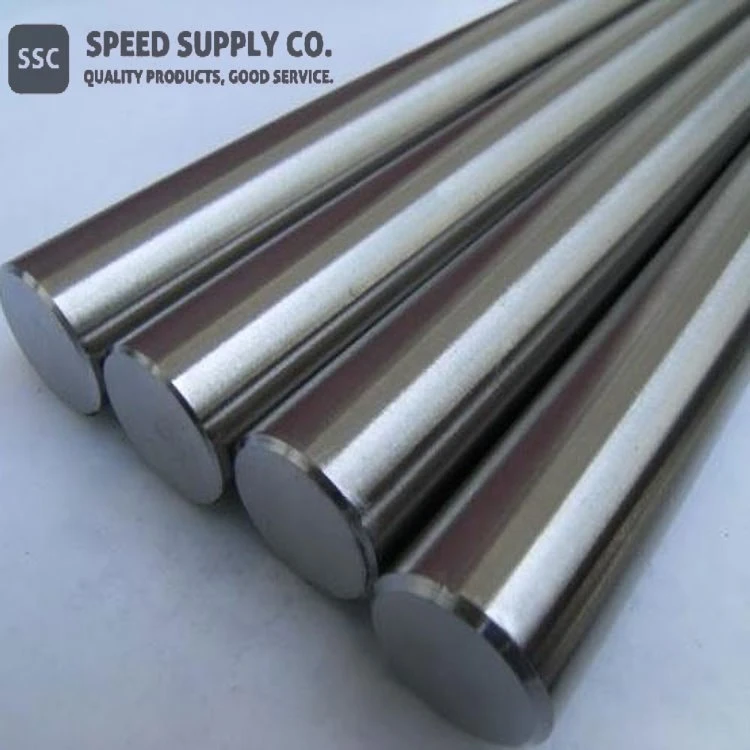

Description de l’alliage de niobium C-103
L’alliage C103 (niobium-hafnium-titane) est un alliage à base de niobium qui est largement utilisé dans les applications aérospatiales en raison de son incroyable résistance à la chaleur, ainsi que de sa légèreté, de son coût, de sa fiabilité et de sa capacité à résister aux vibrations intenses et aux températures cryogéniques. C’est un alliage réfractaire complexe composé principalement de niobium, avec des ajouts de 10wt% hafnium, 1wt% titane, et des traces d’autres éléments.
L’alliage a un point de fusion de 4260 ±90 ºF et une densité de 0,320 lb / pouce cube, ce qui le rend idéal pour une utilisation dans l’espace, ainsi que pour les composants utilisés dans les propulseurs surchauffés et les moteurs-fusées. L’alliage de niobium C103 est largement utilisé dans la fabrication de composants de moteurs scramjet.
L’alliage de niobium C-103 est disponible sous forme standard et personnalisée telle que fil, feuille, barre, tube, tige et poudres pour la fabrication additive. D’autres formes sont disponibles sur demande. Veuillez demander un devis ci-dessus pour recevoir des informations de prix en fonction de vos spécifications.
La clé du succès du C-103 est sa faible densité et sa résistance exceptionnelle sur une très large plage de températures. C’est un matériau éprouvé et l’un des principaux métaux réfractaires utilisés dans les technologies de propulsion et d’exploration spatiale.
Il est important de noter que, contrairement aux métaux réfractaires, aux céramiques réfractaires ou aux composites développés pour l’aérospatiale, le C-103 est facile à former. Malgré son point de fusion élevé, le C-103 peut être travaillé à chaud, à chaud ou à froid en utilisant des techniques traditionnelles pour produire des produits plats et ronds. Le C-103 peut également être facilement usiné et soudé au TIG sans perte significative de ductilité, ce qui permet de fabriquer facilement des composants aérospatiaux complexes.
Le C-103 est utilisé dans une variété de composants d’aéronefs, des volets d’augmentation de poussée dans les turbines à gaz aux vannes à haute température. Des recherches sont actuellement en cours pour développer des alliages à base de niobium pour les technologies aérospatiales de nouvelle génération telles que les caloducs afin de dissiper la chaleur des bords d’attaque hypersoniques et des cônes de nez.
Composition chimique de l’alliage de niobium en C103
Produits | C | O | N | H | Hf | Ti | Zr | W | Merci |
C-103 | 0.015 | 0.025 | 0.01 | 0.0015 | 9 - 11 | 0.7 - 1.3 | 0.7 | 0.5 | 0.500 |
Spécifications pour les produits en alliage de niobium hafnium
Nom du produit | Matériel | Spécification | Taille |
Lingot d’alliage Nb-Hf | R04295 (Nb-10Hf), Nb-10W-10Hf C-129Y | ASTM B652 | Diamètre 20-295 mm, |
Feuille d’alliage Nb-Hf | Épaisseur 0,01-0,09 mm, | ||
Feuille et plaque d’alliage Nb-Hf | Épaisseur 0,1-10 mm, | ||
Tube & Tuyau en alliage Nb-Hf | ASTM B394 | Diamètre extérieur 2.0-100 mm, | |
Tige d’alliage Nb-Hf | ASTM B655 | Diamètre 3.0-120 mm, | |
Fil d’alliage Nb-Hf | Diamètre 0.1-3.0 mm | ||
Disque et cible en alliage Nb-Hf | ASTM B652 | Cibles circulaires : | |
Creuset en alliage Nb-Hf | Forme: Cylindre, Noyau, bateau rectangulaire | Personnalisé | Personnalisé |
Propriétés physiques de l’alliage de niobium C103
| C-103 Propriétés physiques | |||||||
Produits | Composition | Densité/g·cm-3 | Température/°C | Coefficient de dilatation de la ligne/10-6K-1 | Température de recristallisation/°C | Température du recuit/°C | Allongement Température de transition fragile/°C |
C-103 | Nb-10Hf-1Ti-0.7Zr-0.1W-0.1Mo-0.05Ta | 8.86 | 2349 | 4,5 (1203 °C) | 1038 - 1316 | 871 | - 196 |
Propriétés mécaniques de l’alliage de niobium C103
Feuille, feuille, bande et plaque | |||
Résistance à la traction ultime, Min, Psi (MPa) | Limite d’élasticité (décalage de 0,2 %), Min, Psi (MPa) | Allongement en 1 po (25 mm) Longueur de jauge, min, % | |
Matériau 0,05 po (1,3 mm) et plus mince : | |||
Température ambiante | 56 000 (385) | 40 000 (275) | 20 |
2000 ± 25°F | 21 000 (145) | 16 000 (110) | 20 |
Matériau d’une épaisseur supérieure à 0,05 po (1,3 mm) : | |||
Température ambiante | 54 000 (370) | 38 000 (260) | 20 |
2000 ± 25°F | 21 000 (145) | 16 000 (110) | 20 |
Tige, barre et fil | |||
Résistance à la traction ultime, Min, Psi (MPa) | Limite d’élasticité (décalage de 0,2 %), Min, Psi (MPa) | Allongement en 1 po (25 mm) Longueur de la jauge, min, % | |
Matériau de 0,050 po (1,27 mm) et de diamètre inférieur : | |||
Température ambiante | 56 000 (385) | 40 000 (275) | 20 |
2000 ± 25°F | 21 000 (145) | 16 000 (110) | 20 |
Matériau de 0,051 po (1,30 mm) et plus grand en diamètre: | |||
Température ambiante | 54 000 (370) | 38 000 (260) | 20 |
2000 ± 25°F | 21 000 (145) | 16 000 (110) | 20 |
Propriétés à haute température de l’alliage de niobium C103
C-103 Propriétés à haute température | |||||||
Produits | Composition | Forme | Température/°C | Résistance à la traction/MPa | Température/°C | Module d’élasticité | Résistance à la rupture / MPa |
C-103 | 10Hf, 1Ti, 0.7Zr | Feuille | 1093 | 189.8 | - | 112 490 | - |
C-103 Applications de l’alliage de niobium et industries connexes
● Recherche & Laboratoire
● Métallurgie
● Aérospatiale
● Aviation
● Milltary
● Science des matériaux
Identificateurs chimiques
Formule linéaire | Nb-89% Hf-10% Ti-1% |
Numéro MDL | N/A |
N° CE | N/A |
Pubchem CID | 19751102 |
Nom de l’IUPAC | hafnium; niobium; titane(2+) |
SOURIRES | [Ti+2]. [Nb+2]. [Hf+4] |
Identifiant InchI | InChI=1S/Hf.Nb.ti/q+4;2*+2 |
Clé InchI | YZMOKPJTVNUKTK-UHFFFAOYSA-N |
Propriétés de l’alliage de niobium C-103 (théorique)
Formule composée | Nb/Hf/Ti |
Apparence | Solide métallique sous diverses formes |
Point de fusion | 2350 ± 50°C |
Point d'ébullition | N/A |
Densité | 8,85 g/cm3 |
Solubilité dans H2O | N/A |
Résistivité électrique | 0,0000313 - 0,0000352 ω-cm |
Chaleur spécifique | 0,082 BTU/°F/lb |
Conductivité thermique | 22,0 Btu/h - ft2 - °F/ft (1600 °F) |
Dilatation thermique | 3,9 po/po/°F (400 °F) |
Masse monoisotopique | 320,801 g/mol |
Informations sur la santé et la sécurité de l’alliage niobium C-103
Mot indicateur | Danger |
Mentions de danger | H228 |
Codes de danger | F |
Conseils de prudence | P210-P280-P240-P241-P370+P378 |
Point d’éclair | N/A |
Codes de risque | N/A |
Énoncés de sécurité | N/A |
Informations sur le transport | UN3089 4.1/PG II |
Pictogrammes SGH |
|
